花屏情况

起因

1. 修改了uboot 的bootargs里的rmem导致花屏，mem=254M@0x0 rmem=258M@0xFE00000就会绿屏

2. ddr大小不匹配，512MB与256MB芯片的编译选项选择错误。remap_array的值不对

3. uboot的时候，开机画面是正常的，跑完内核后出现花屏现象

解决

1. 改为mem=254M@0x0 rmem=258M@0x2FE00000

2. make isvp_a1_x_sfc0nor ，确保生成的ddr_reg_values.h一样

原因

地址映射的问题： console=ttyS1,115200n8 mem=254M@0x0 rmem=258M@0x2FE00000 A1 mips上物理地址的0x10000000~0x20000000（256M）通常给I/O控制器使用 A1 mips架构上地址空间前256M是DDR，0x10000000-0x20000000是寄存器地址空间，需要跳过。0x20000000之后相当于跟0x10000000接上了。

0x0-0x10000000第一段mem，0x10000000-0x20000000 io空间，0x20000000-0x30000000也是映射的第一段mem，0x30000000-0x40000000第二段mem

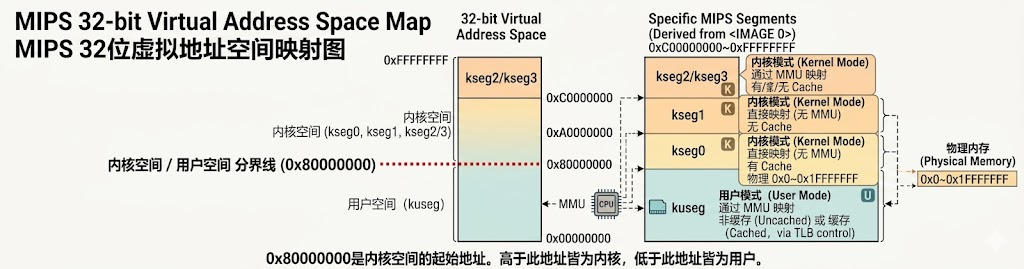

MIPS 地址空间布局

MIPS 的硬件设计

在芯片出厂时就硬性规定了地址空间的用途。正如图所示：

• 用户空间 (kuseg): 只有 2GB (0x00000000 到 0x7FFFFFFF)。
  • 硬件强制要求最高位（Bit 31）为 0 时才是用户模式，导致用户空间被物理地限制在了低 2GB 空间内。
• 内核空间: 占据了剩下的 2GB (0x80000000 到 0xFFFFFFFF)。

kseg0/kseg1 的物理地址换算：

物理地址 = 虚拟地址 & 0x1FFFFFFF（去掉最高 3 位）

例：
U-Boot 地址 0x80600000（kseg0）→ 物理 0x00600000  ✅ Flash logo 地址
U-Boot 地址 0xBFC00000（kseg1）→ 物理 0x1FC00000  ✅ vobuf 落在物理 RAM 内

0x00000000 ~ 0x10000000   第一段 mem（256M DDR）
0x10000000 ~ 0x20000000   IO空间（寄存器地址，需跳过）-> 0x90000000 0xF0000000
0x20000000 ~ 0x30000000   映射回第一段 mem
0x30000000 ~ 0x40000000   第二段 mem

vobuf 必须同时满足：

• 物理地址落在真实 DDR（非 IO 空间）
• 落在 rmem 区（Linux 不会动这块内存）
• 距离 rmem 末尾有足够空间存放 NV12 数据

vobuf = 0x80000000 + rmem起始物理地址 + rmem内的偏移

• rmem 起始 = 0x2FE00000

• rmem 大小 = 258MB = 0x10200000

• rmem 末尾 = 0x2FE00000 + 0x10200000 = 0x40000000

vobuf = 0x80000000 + rmem起始 + (rmem大小 - 预留空间)
      = 0x80000000 + 0x2FE00000 + (0x10200000 - 0x400000)
      = 0x80000000 + 0x2FE00000 + 0xFE00000
      = 0x80000000 + 0x3FE00000
      = 0xBFC00000

更换物料遇到的问题

更换 flash：GD25Q256 → W25Q256JV（MC6830 NVR 板）

背景：量产料 GD25Q256（32MB）换成 Winbond W25Q256JV（同为 32MB，JEDEC ID ef 40 19）。同容量、同封装、引脚兼容，看似"直接换上就能用"，实际连环踩了 5 个坑。

问题 1：U-Boot 不识别新 flash

现象：SF: unrecognized JEDEC id bytes: ef, 40, 19，saveenv 失败。

定位：这套 SDK 用的不是 U-Boot 通用 SPI flash 框架，而是厂商私有 SFC 驱动 mc_flash.c（CONFIG_MC_SFC_FLASH），ID 靠私有表 spi_nor_ids[] 匹配，表里没有 0xef4019。注意 SPL 阶段还有一份独立的 ID 表（board/molchip/fy01/molchip_nor_spl.c），要同步添加。

解决：两处表各加一行 w25q256jv 表项。内核侧 spi-nor.c 的通用表里已有 w25q256，无需添加。

问题 2：读数据损坏——quad 模式下 WP# 引脚故障

现象：内核烧进 flash 后 Bad Linux ARM zImage magic!；saveenv 显示成功，重启后 bad CRC, using default environment。

定位（关键推理）：md.b 对比读回数据与预期值：

quad 读每字节分两拍传输：bit7..4 走 IO3..IO0，bit3..0 再走 IO3..IO0——bit6 和 bit2 恰好都由 IO2（即 WP# 引脚）承载。dump 出的 64 字节每一个都满足 byte & 0x44 == 0，即 IO2 恒读 0。同时 IO3 的数据正确（6f 的 bit3=1 能读回），说明芯片确实在执行 quad 读、QE 位已置上——排除驱动配置问题，锁定 WP# 物理链路（换料后虚焊/对地短路）。

一个根因解释所有现象：写入走单线不经过 IO2（数据真写进去了），读回才损坏——所以 saveenv “成功"而 env CRC 恒坏、内核数据完好而 magic 校验失败。

解决：临时方案——表项去掉 SPI_NOR_QUAD_READ 只留 DUAL（IO0/IO1，不经过 WP#），单独出一版应急 uboot；根治靠补焊 WP#（SOIC-8 第 3 脚）。

问题 3：saveenv 假成功——Winbond 没有 5Ch 擦除指令

现象：换应急 uboot 后读正常了，saveenv 仍显示成功、重启参数照丢。

定位：读路径已排除，锁定擦写路径。驱动代码链条是确定性的：

1. 表项抄了 gd25q256 的 sector_size = 32K → spi_nor_select_erase() 选 52h（32K 块擦除）；
2. 32MB 料带 SPI_NOR_4B_OPCODES → 3→4 字节转换表把 52h 换成 5Ch；
3. GD25Q256 支持 5Ch，Winbond W25Q256JV 的 4 字节擦除只有 21h（4KB）和 DCh（64KB），没有 5Ch；
4. SPI NOR 对未实现指令静默忽略：不执行也不置 BUSY/WIP → wait_ready() 立即返回"成功”，ERS 打印只是循环计数；
5. NOR 物理特性：编程只能 1→0，擦除才能 0→1。擦除假成功后编程把新数据"与"在旧数据上 → CRC 恒坏。（第一次 saveenv 恰好"成功"是因为全新 flash 本来就是全 FF。）

解决：表项 sector 改 64K → 擦除走 d8h→DCh。验证方法：sf erase 后读回看是否全 FF。

教训：同 JEDEC 容量、同 ID 位宽的不同厂商料，扩展指令集不保证兼容，抄同容量表项的 flag 时必须对照两家 datasheet 的指令表。

问题 4：dtb 之谜——厂商魔改了 bootz

现象：bootcmd 是 bootz 0x80008000 - 0x82000000，但没有任何命令往 0x82000000 加载 dtb，老设备却能一直正常启动。

定位：排除了内核 ARM_APPENDED_DTB（未开启）、U-Boot ATAGS（未编译）后，在 cmd/bootz.c 里发现厂商补丁：

fdt_addr = zImage_addr + *(ulong*)(zImage_addr + 0x2C);  // 读 zImage 头的大小字段
sprintf(argv2, "0x%08lx", fdt_addr);                      // 原地覆盖用户传的第三参

bootz 根本不看第三参：自动定位"内核末尾 = mkdtb.sh 拼接的 dtb"，dtb 随 kernel 分区整体 sf read 进内存，由 U-Boot 做 fixup（env bootargs 回填 /chosen、memory 节点、重定位）后传给内核。所以拼接 dtb 的消费者是 U-Boot，不是内核。

教训：魔改行为不改 help 也不留注释，靠读日志里的异常地址（## Flattened Device Tree blob at 80296370 = 加载地址+zImage 大小）反推出来的。日志里每一个"对不上"的数字都是线索。

问题 5：rootfs 挂载失败 panic——jffs2 擦除块不匹配

现象：内核起来了，jffs2 刷屏 Node would run over the end of the erase block / wrong erase size?，最终 No working init found panic。

定位：报错全部卡在 0x1000 边界 → 运行内核的 mtd erasesize 是 4K；而 rootfs jffs2 镜像按 64K 擦除块制作。原因：内核 spi-nor.c 的 w25q256 表项带 SECT_4K 标志，且 CONFIG_MTD_SPI_NOR_USE_4K_SECTORS Kconfig 默认 y；gd25q256 表项恰好没有 SECT_4K，所以老料从来没暴露过。同一个内核二进制，换颗料行为就变了。

解决：w25q256 表项 SECT_4K 改 0（与 gd25q256 同规），erasesize 恒为 64K。

复盘：方法论层面的收获

1. 读写路径分离验证：sf read + md.b 对着已知 magic（zImage 的 18 28 6f 01）比对，一条命令区分"数据坏了"还是"读坏了"；
2. 位级分析定位硬件：从损坏 bit 的分布（bit6/bit2）反推到 quad 总线的引脚映射（IO2/WP#），软件日志直接指向焊点；
3. 警惕静默失败链：未知指令被忽略 → WIP 不置位 → 驱动无回读校验 → 层层"成功"。凡是关键写操作，验证手段要独立于执行路径（擦完读 FF）；
4. NOR 的 1→0 特性是判断"擦除没生效"的钥匙：写"成功"但读回是新旧数据按位与，必是没擦；
5. 换料 checklist：ID 表（含 SPL 独立表）→ 指令集差异（擦除/4 字节命令）→ 保护位默认值（BP/WPS）→ erasesize 与文件系统镜像匹配 → 硬件焊接（尤其 WP#/HOLD# 这类 quad 复用脚）；
6. 参考机是最好的对照组：同 SDK、老料的 207 设备提供了"正确行为"基线（flash dump、/proc/device-tree、运行时 fdt），多处推理靠它闭环。
